ما هي طريقة توصيل فلنجة الشعلة ISO 6164 بالأنابيب؟

تعتبر شفة التوهج ISO 6164 مكونًا حاسمًا في الأنظمة الهيدروليكية، وتشتهر بموثوقيتها وقدرات الختم عالية الأداء. باعتباري موردًا رائدًا لفلنجات التوهج وفقًا لمعيار ISO 6164، فأنا على دراية جيدة بطرق توصيل هذه الفلنجات بالأنابيب، والتي سأشرحها بالتفصيل في هذه المدونة.

1. فهم حواف التوهج ISO 6164

تم تصميم فلنجات التوهج ISO 6164 وفقًا للمعيار الدولي ISO 6164، الذي يحدد الأبعاد والمواد ومتطلبات الأداء لفلنجات التوهج المستخدمة في الأنظمة الهيدروليكية. تُستخدم هذه الفلنجات على نطاق واسع نظرًا لقدرتها على توفير اتصال خالٍ من التسرب تحت ضغط عالٍ. وهي تستخدم عادة في مختلف الصناعات، بما في ذلك البناء والزراعة والتصنيع.

2. طرق الاتصال

2.1. 37 - درجة اتصال مضيئة

إن طريقة التوصيل الأكثر شيوعًا لفلنجات التوهج وفقًا لمعيار ISO 6164 هي توصيل التوهج بزاوية 37 درجة. في هذه الطريقة يتم توهج نهاية الأنبوب بزاوية 37 درجة. تحتوي شفة التوهج على مقعد مطابق يبلغ 37 درجة. عندما يتم شد الحافة على طرف الأنبوب المتوهج، فإن السطحين بزاوية 37 درجة يتزاوجان معًا، مما يخلق ختمًا من المعدن إلى المعدن.

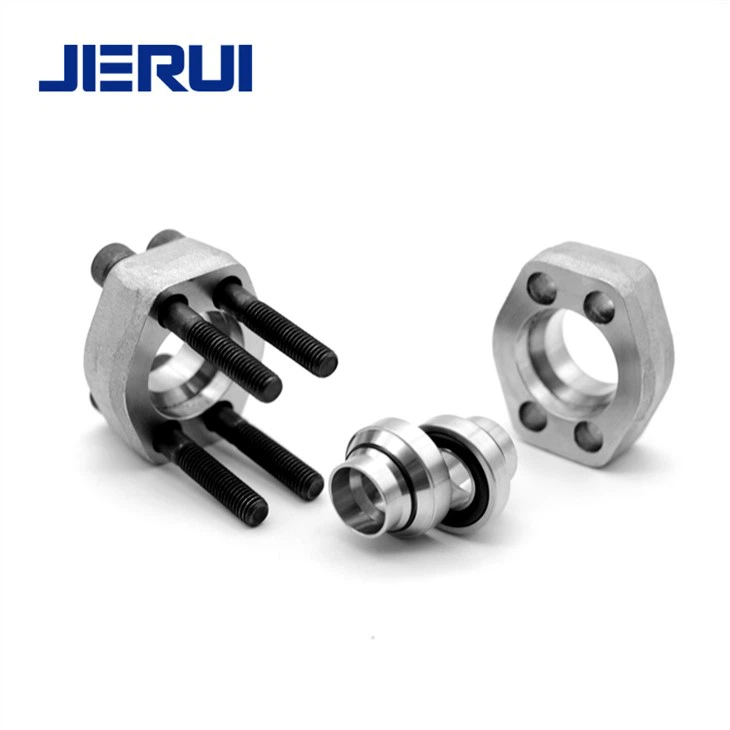

يتميز هذا النوع من التوصيلات بموثوقيته العالية نظرًا لأن الاتصال من المعدن إلى المعدن يوفر مقاومة ممتازة للتسرب، حتى في ظل ظروف الضغط العالي. إنها مناسبة لمجموعة واسعة من التطبيقات الهيدروليكية، بدءًا من أنظمة الضغط المنخفض إلى أنظمة الضغط العالي بضغوط تصل إلى عدة آلاف رطل لكل بوصة مربعة. يمكنك العثور على مزيد من المعلومات حولشفة مضيئة 37 درجةعلى موقعنا.

تتضمن عملية تركيب وصلة مضيئة بزاوية 37 درجة عدة خطوات. أولاً، يجب إعداد نهاية الأنبوب بشكل صحيح. يتضمن ذلك قطع الأنبوب إلى الطول الصحيح وإزالة الحواف. بعد ذلك، يتم استخدام أداة التوهج لإنشاء التوهج بزاوية 37 درجة في نهاية الأنبوب. بعد ذلك، يتم وضع شفة التوهج على نهاية الأنبوب المتوهج، ويتم شد البراغي بالتساوي لضمان الختم المناسب.

2.2. SAE 37° شفة مضيئة مع حلقة دائرية مانعة للتسرب

في بعض التطبيقات، يتم استخدام عنصر مانع للتسرب إضافي، مثل الحلقة الدائرية، مع وصلة التوهج بزاوية 37 درجة. الSAE 37° شفة مضيئة يا - حلقة الختميوفر طبقة إضافية من الحماية ضد التسرب. يتم وضع الحلقة O في أخدود في الحافة، وعندما يتم شد الحافة على الأنبوب المتوهج، يتم ضغط الحلقة O، مما يؤدي إلى إنشاء ختم ثانوي.

يعد هذا النوع من الاتصال مفيدًا بشكل خاص في التطبيقات التي يوجد فيها خطر الاهتزاز أو حيث يتطلب النظام مستوى أعلى من موثوقية الختم. تساعد الحلقة O على امتصاص أي اختلالات طفيفة بين الحافة والأنبوب، مما يقلل من احتمالية التسرب.

2.3. اتصال انسحب

عادةً ما يتم توصيل فلنجات التوهج وفقًا لمعيار ISO 6164 بالأنابيب باستخدام البراغي. تحتوي الحافة على ثقوب حول محيطها، كما تحتوي وصلة الأنابيب المقابلة أو الحافة الأخرى أيضًا على فتحات مطابقة. يتم إدخال البراغي من خلال هذه الفتحات، ويتم ربط الصواميل على البراغي لتأمين الاتصال.

من المهم استخدام عزم الدوران الصحيح عند ربط البراغي. يمكن أن يؤدي الإفراط في الشد إلى إتلاف الحافة أو الأنبوب، في حين أن الشد الزائد يمكن أن يؤدي إلى اتصال فضفاض وتسرب محتمل. يجب استخدام مفتاح عزم الدوران للتأكد من ربط البراغي إلى قيمة عزم الدوران المحددة، والتي يتم توفيرها عادةً في وثائق المنتج.

3. مزايا وصلات شفة التوهج ISO 6164

3.1. مقاومة الضغط العالي

إحدى المزايا الرئيسية لوصلات شفة التوهج ISO 6164 هي قدرتها على تحمل الضغوط العالية. يوفر الختم المعدني إلى المعدني الموجود في وصلة التوهج بزاوية 37 درجة قوة ومتانة ممتازة، مما يجعله مناسبًا للاستخدام في الأنظمة الهيدروليكية عالية الضغط.

3.2. تسرب - أداء مجاني

إن الجمع بين التوهج بزاوية 37 درجة، وفي بعض الحالات، الختم الدائري يضمن اتصالًا خاليًا من التسرب. وهذا أمر بالغ الأهمية في الأنظمة الهيدروليكية، حيث أن أي تسرب صغير يمكن أن يؤدي إلى فقدان الكفاءة، والتلوث البيئي، ومخاطر السلامة المحتملة.

3.3. سهولة التركيب والصيانة

تعتبر وصلات شفة التوهج ISO 6164 سهلة التركيب والصيانة نسبيًا. تتضمن عملية التثبيت بشكل أساسي إعداد نهاية الأنبوب، ووضع الحافة، وربط البراغي. في حالة الصيانة أو الإصلاح، يمكن إزالة الحافة واستبدالها بسهولة دون الحاجة إلى أدوات أو إجراءات معقدة.

4. اعتبارات الاتصال

4.1. مادة الأنابيب وحجمها

تعتبر مادة وحجم الأنبوب من الاعتبارات المهمة عند توصيل فلنجات التوهج وفقًا لمعايير ISO 6164. المواد المختلفة لها خصائص مختلفة، مثل القوة ومقاومة التآكل. يجب أن يتطابق حجم الأنبوب أيضًا مع حجم الحافة لضمان الملاءمة المناسبة. على سبيل المثال، قد يتطلب الأنبوب ذو القطر الأكبر فلنجة أكبر حجمًا لتوفير اتصال آمن.

4.2. الظروف البيئية

يمكن أن تؤثر الظروف البيئية التي يعمل فيها النظام الهيدروليكي أيضًا على الاتصال. على سبيل المثال، في بيئة قابلة للتآكل، قد يكون من الضروري استخدام فلنجات وأنابيب مصنوعة من مواد مقاومة للتآكل. في البيئات عالية الاهتزاز، قد تكون هناك حاجة إلى تدابير إضافية، مثل استخدام موانع التسرب الحلقية أو مواد تخميد الاهتزاز، لضمان سلامة الاتصال.

5. ضمان الجودة

كمورد لفلنجات التوهج ISO 6164، نحن ملتزمون بتقديم منتجات عالية الجودة. يتم تصنيع الشفاه الخاصة بنا باستخدام تقنيات الإنتاج المتقدمة وإجراءات مراقبة الجودة الصارمة. نحن نضمن أن جميع منتجاتنا تلبي أو تتجاوز متطلبات معيار ISO 6164.

كما نقدم الدعم الفني لعملائنا. سواء كانت لديك أسئلة حول طريقة التوصيل أو التركيب أو الصيانة لفلنجات التوهج لدينا، فإن فريق الخبراء لدينا على استعداد لمساعدتك.

6. الاستنتاج

تعد طريقة توصيل فلنجات التوهج وفقًا للمعيار ISO 6164 بالأنابيب جانبًا مهمًا في تصميم النظام الهيدروليكي وتشغيله. توفر وصلة التوهج بزاوية 37 درجة، مع أو بدون الختم الدائري، حلاً موثوقًا وخاليًا من التسرب لمجموعة واسعة من التطبيقات. من خلال فهم طرق التوصيل المختلفة ومراعاة عوامل مثل مادة الأنابيب وحجمها والظروف البيئية، يمكنك ضمان التثبيت المناسب والأداء طويل المدى للنظام الهيدروليكي الخاص بك.

إذا كنت في السوق للحصول على فلنجات مضيئة عالية الجودة وفقًا لمعايير ISO 6164 أو كنت بحاجة إلى مزيد من المعلومات حول منتجاتنا وطرق الاتصال، فنحن نشجعك على الاتصال بنا للشراء وإجراء المزيد من المناقشات. نحن نتطلع إلى خدمتك ومساعدتك في العثور على أفضل الحلول لاحتياجات النظام الهيدروليكي الخاص بك.

مراجع

• ISO 6164: المعيار الدولي لفلنجات التوهج في الأنظمة الهيدروليكية.
• دليل تصميم النظام الهيدروليكي: دليل شامل لمكونات النظام الهيدروليكي واتصالاته.
